Оценка сортности и видимых пороков по фотографиям
По фотографиям можно установить ряд признаков сортности дубовой доски: наличие и тип узлов, трещин, сердцевины, направление и плотность годичных колец. При этом визуальная оценка имеет ограниченную надёжность: узлы диаметром свыше 20–30 мм и открытые радиальные трещины чаще всего различимы на деталях с разрешением 12 мегапикселей и больше при снимках в естественном равномерном освещении. Распределение годичных колец позволяет судить о плотности и возможной склонности к короблению: частота колец более 6–8 на 10 мм указывает на более плотный рост древесины. Для выбора и заказа сухой доски смотрите каталог https://zawood.ru/catalog/sukhaya_doska/.
Визуальные признаки сортности: узлы, трещины, сердцевина и распределение годичных колец с оценкой надёжности
Узлы фиксируют по форме (впадина/выпуклость), целостности и боковой трещинообразности; трещины классифицируются как поверхностные или глубокие, проходящие через толщину доски. Сердцевина видна как смещение рисунка колец и часто сопровождается радиальными трещинами. Надёжность оценки зависит от кадра: крупные планы с масштабом дают высокую уверенность в выявлении пороков, а общие планы стоп — в выявлении процентного содержания дефектных единиц в партии.
Ограничения при оценке цвета и поверхности: влияние баланса белого, типа освещения и бликов, методы минимизации и верификации
Цвет на фото и видео искажается балансом белого, спектром источника света (например, лампы 2700 K и 5000 K дают заметную разницу), а также бликами от лака или влажной поверхности. Для минимизации рекомендуется фиксировать эталон нейтрального серого в кадре и снимать при освещённости не ниже 500–1000 люкс с рассеянным светом. Верификация цвета возможна через сравнение с эталоном в кадре и повторную съёмку под другим углом/освещением.
Комплект обязательных ракурсов и кадров для фотосъёмки
Лицевая поверхность, торцы, кромки и обратная сторона с кадром масштаба
Фотосъёмка должна включать крупный план лицевой поверхности, отдельные кадры торцов для оценки торцевой усадки и дефектов, кромок для визуализации фасок и обратной стороны доски. Каждый кадр должен содержать шкалу или эталонный объект для масштаба, например металлическую линейку с делениями 1 мм.
Фиксация поверхностной обработки, фасок, следов стругания/шлифовки и общих планов стоп
Необходимо фиксировать состояние поверхности: струганая, шлифованная или необработанная, наличие фасок (углы в миллиметрах) и следы обработки инструмента. Общие планы стоп позволяют оценить схему укладки и процент брака в связке.
Контрольные элементы в кадре и метаданные
Шкала или эталонный объект, линейка и правила их размещения для корректной оценки длины и толщины
Эталонный объект обеспечивает корректную оценку размеров и уменьшает перспективные искажения. Рекомендуемая практика — размещать линейку вдоль торца и на лицевой поверхности, параллельно краю, с видимыми делениями 1 мм. Для длинных досок использовать эталонную мерную планку длиной 1 м или несколько совмещённых отрезков.
Метаданные фото и видео: дата/время съёмки, идентификатор партии, данные устройства и режим съёмки
Метаданные должны содержать дату и время в формате ISO 8601 (например, 2026-06-22T14:30:00), идентификатор партии или лота, модель устройства и режим съёмки (разрешение, фокусное расстояние). Эти данные облегчают привязку изображений к конкретной записи в таблице наличия.
Формат таблицы наличия и её обязательные поля
Перечень полей: сорт, длина, толщина, влажность, количество, идентификатор лота, дата обновления, статус партии
Таблица наличия должна включать поля: сорт (с указанием допусков по порокам), длина (в мм), толщина (в мм), влажность (в %), количество (шт.), идентификатор лота, дата обновления (ISO 8601) и статус партии (в наличии / резерв / отсутствует). Такие поля позволяют соотнести визуальные данные с реальным запасом.
Единицы измерения, правила округления, индикаторы частичной комплектации и форматы записи
Единицы измерений предпочтительно в миллиметрах и процентах для влажности. Правила округления: длину и толщину указывать с точностью до 1 мм, влажность — до 0,1% при использовании приборов с соответствующей точностью. Для частичной комплектации указывать долю в процентах и количество недостающих элементов.
Видеообход склада: структура съёмки и ключевые кадры
Кадры укладки, маркировки партий, доступа для измерений и условий хранения стоп

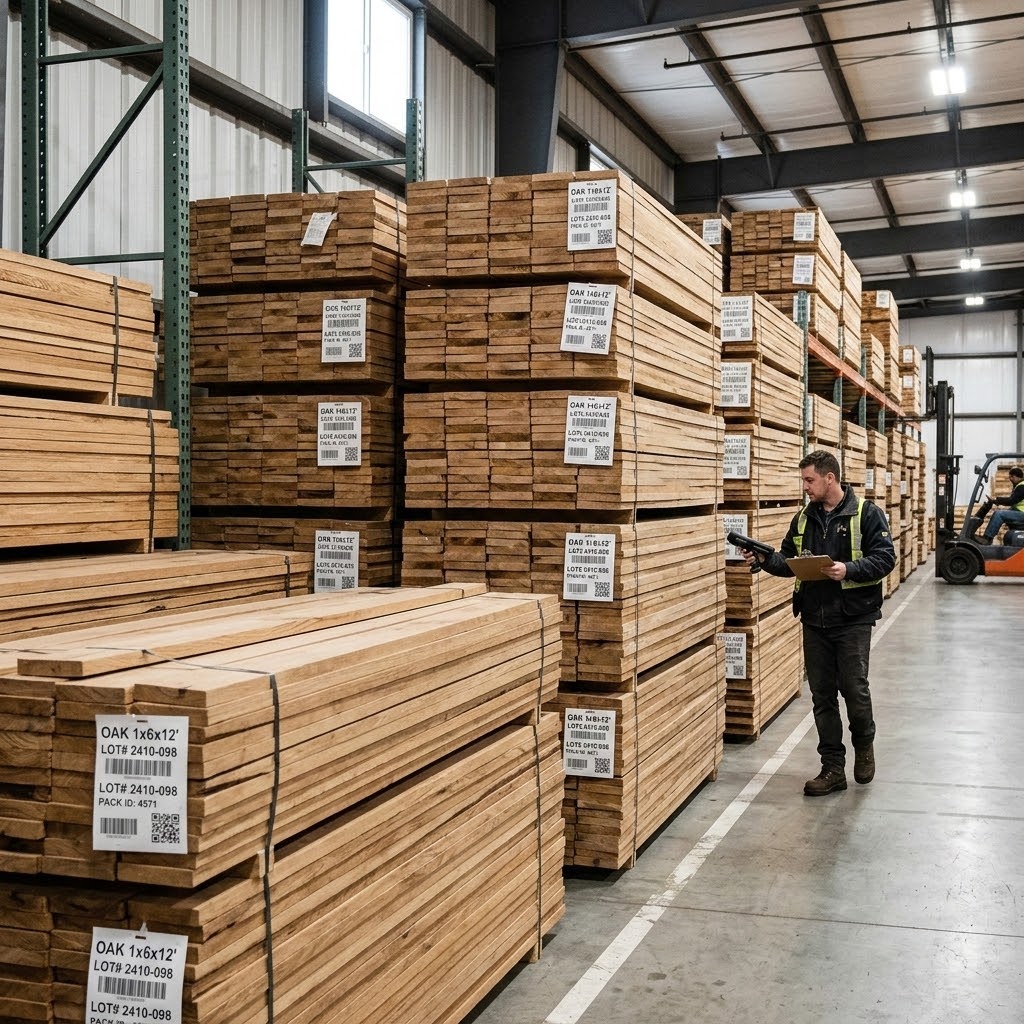

Видеообход должен показывать общий вид стоп, торцы стоп, наличие и читаемость ярлыков, доступ к стопам для измерений и условия хранения: подложки, вентиляционные зазоры, покрытие от влаги. Ключевые кадры — крупные планы маркировки и торцевые кадры для оценки длины.
Параметры видеосъёмки: плавность, скорость прохода, стабилизация, звуковые метки или субтитры с указанием партии
Рекомендуемые параметры: 25–30 кадров в секунду, плавный ход камеры с использованием стабилизации, скорость прохода 0,5–1,5 м/с в зависимости от плотности стеллажей. Голосовые или текстовые метки с идентификатором партии в начале и на ключевых кадрах упрощают дальнейшую обработку.
Привязка записей таблицы к физической маркировке партии
Форматы маркировки досок и связок, ярлыки, серийные номера и сопоставление с записями
Маркировка должна содержать серийный номер или код лота, нанесённый на ярлык и, по возможности, на торце связки. Формат кода — буквенно-цифровой идентификатор, уникальный в справочнике. Фотографии ярлыков в кадре служат для сопоставления с записями таблицы.
Процедура перекрёстной сверки, фиксации несоответствий и дальнейшие шаги при расхождениях
Перекрёстная сверка проводится по: фото ярлыка ↔ запись таблицы ↔ видеообход ↔ физическая проверка на месте. Все несоответствия фиксируются с датой/временем и описанием, после чего инициируется выборочная проверка партии и корректировка записей в таблице.
Проверки и измерения на месте при приёмке
Измерения длины, ширины и толщины: инструменты, точки замера, допуски и учёт торцевой усадки
Измерения проводят рулеткой (точность ±1 мм) для длины и штангенциркулем (точность ±0,1 мм) для толщины. Точки замера — середина и оба торца для выявления усадки и калибровки. Торцевая усадка учитывается как возможная потеря 2–5 мм в зависимости от условий сушки и времени хранения.
Измерение влажности, отбор выборочных образцов и методы инструментальной диагностики скрытых дефектов
Влажность измеряется контактными и бесконтактными влагомашинами с точностью ±1–2%. Для выявления скрытых дефектов применяются отборочные образцы, ультразвуковая томография или зонды для внутренней диагностики. Частота отбора — не реже 5% от партии или минимум 3 образца, в зависимости от объёма.
Риски и погрешности при оценке по фото и видео
Искажения цвета и оттенка из‑за освещения и баланса белого, перспективные искажения размеров и способы коррекции
Искажения цвета возникают из‑за разного цветового термина света и автоматической коррекции камеры; перспективные искажения размеров — при использовании широкоугольного объектива и отсутствии эталона. Коррекция происходит через эталоны в кадре, съёмку под перпендикулярным углом и использование съемки с фиксированным фокусным расстоянием.
Скрытые дефекты, задержки между съёмкой и фактическим наличием и меры по снижению связанных рисков
Скрытые дефекты (внутренние трещины, гниль) не определяются визуально; для их выявления применяют инструментальную диагностику и отбор образцов. Задержки между съёмкой и приёмкой уменьшаются регулярным обновлением таблицы (рекомендуемо не реже одного обновления в сутки для активно движущихся партий) и пометкой времени последней проверки.
Чек‑лист съёмки и требований к данным для приемки партии
Обязательный набор кадров, контрольные элементы в кадре и обязательные метаданные для каждой партии
Чек‑лист включает: общий план стопа, торцевые кадры, крупные планы дефектов, фото ярлыков, эталонную шкалу в каждом наборе кадров и метаданные — дата/время (ISO 8601), идентификатор лота, разрешение съёмки. Эти элементы обеспечивают корреляцию изображений с записью в таблице.
Контрольные поля таблицы для принятия решения при приёмке и критерии соответствия записей реальной маркировке
Критерии соответствия: совпадение идентификатора лота, диапазон влажности в указанном допустимом интервале, соответствие размеров с допусками, процент брака в партии ниже установленного значения. В случае несоответствия инициируется повторная съёмка и выборочная физическая проверка.
