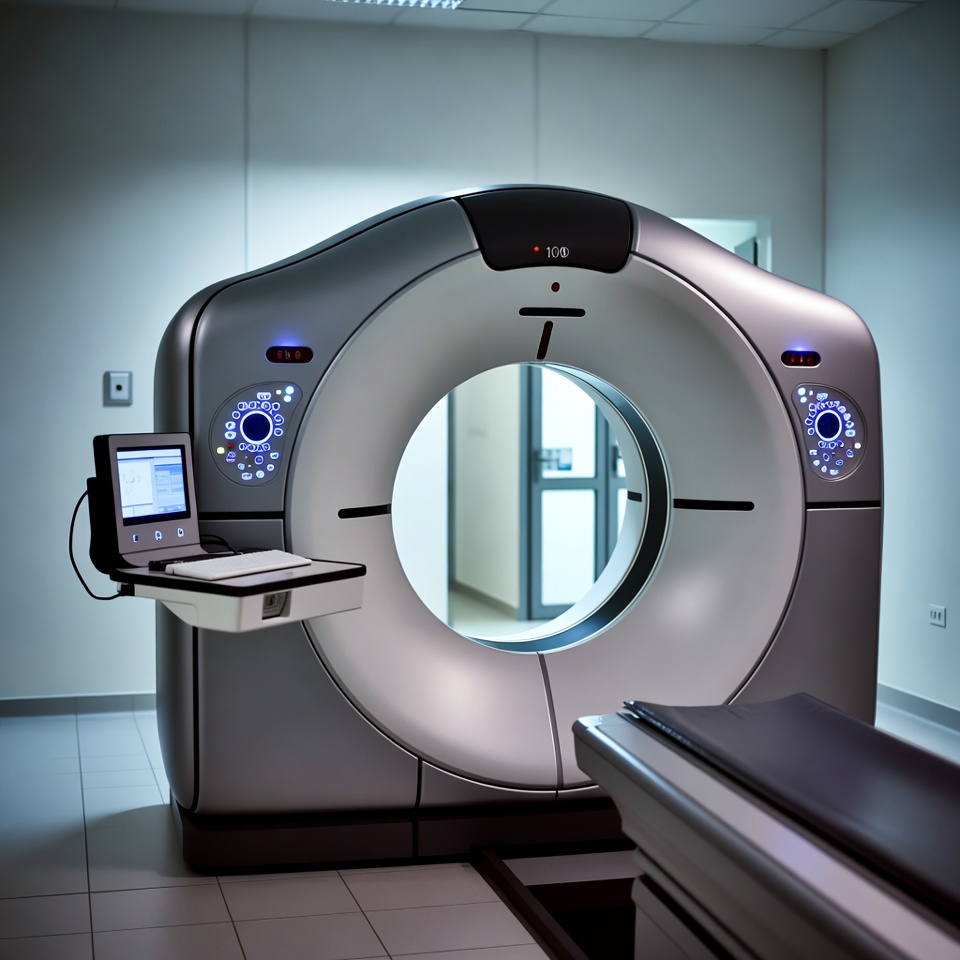

Техническая архитектура 160-срезовой томографии
Принцип получения изображений в 160-срезовых системах базируется на многорядной детекторной матрице, которая одновременно регистрирует ослабленное рентгеновское излучение, проходящее сквозь тело пациента под разными углами. Величина «160 срезов» означает, что за один полный оборот гентри установка способна зафиксировать 160 параллельных субмиллиметровых слоёв, формируя объёмный блок данных с высоким пространственным разрешением по всем трём координатам. Технически это реализовано размещением на дуге детектора более сотни керамических сцинтилляционных элементов, организованных в ряды вдоль оси Z. Каждый элемент преобразует рентгеновские кванты в видимый свет, который затем трансформируется фотодиодной матрицей в электрический сигнал. Такая архитектура позволяет одновременно охватывать анатомическую область протяжённостью до 80 миллиметров при ширине одного детекторного канала порядка 0,5 миллиметра, что критически важно для быстрого сканирования движущихся структур — сердца и магистральных сосудов.
Детекторная матрица и пространственное покрытие по оси Z
Физическая конфигурация детекторной матрицы определяет как пространственное разрешение, так и эффективность использования рентгеновского излучения. В 160-срезовых томографах применяются сцинтилляторы на основе оксисульфида гадолиния или подобных материалов с высокой конверсионной эффективностью. Количество активных рядов детекторов по оси Z составляет не менее 160, что даёт изотропное воксельное разрешение порядка 0,33–0,4 миллиметра при реконструкции тонких срезов. Суммарная ширина детекторной панели по оси Z достигает 80 миллиметров, благодаря чему за один оборот трубки сканирование охватывает зону целого органа, например, всего сердца, и исключает смещения стола, связанные с дыхательной или сердечной перистальтикой. Чувствительность детекторной матрицы — ещё один технический параметр: показатель квантовой эффективности захвата (DQE) у современных устройств превышает 80% в клинически значимом диапазоне энергий (80–140 кВп), что непосредственно сказывается на соотношении сигнал/шум при сниженных дозах облучения. Подобрать и приобрести подобное оборудование помогает компания НиноМедТех — продажа медоборудования.
Вращение гентри и питч-фактор при высокоскоростном сканировании
Скорость вращения гентри и питч-фактор вместе определяют временное разрешение и степень подавления двигательных артефактов. Установки данного класса способны выполнять полный оборот за 0,35–0,5 секунды. При таком времени оборота временное разрешение достигает 175–250 миллисекунд в режиме половинного сканирования, что достаточно для визуализации коронарных артерий у пациентов с частотой сердечных сокращений до 75–80 ударов в минуту без применения бета-блокаторов. Питч-фактор — отношение подачи стола за один оборот к суммарной ширине детекторной панели — может устанавливаться в диапазоне от 0,5 до 1,5 в зависимости от клинической задачи. Высокий питч (1,2–1,5) сокращает время исследования грудной клетки до нескольких секунд, минимизируя дыхательные искажения, но требует адекватной мощности рентгеновской трубки для поддержания достаточной экспозиции на каждом срезе. Низкий питч, напротив, позволяет детализированно визуализировать высококонтрастные структуры — костные переломы, инородные тела — за счёт накопления данных с перекрытием слоёв.
Эволюция многосрезовых систем
Переход от односрезовых к многосрезовым установкам происходил поэтапно и сопровождался увеличением числа активных рядов детекторов, сокращением времени оборота и прогрессом в вычислительной реконструкции. Первые многосрезовые томографы с 4–16 рядами позволили ускорить сканирование отдельных зон, однако для рутинной кардиологии их возможностей было недостаточно из-за длительного времени задержки и появления ступенчатых артефактов при объединении данных из нескольких сердечных циклов. С появлением 64-срезовых систем время покрытия сердца сократилось до 8–12 секунд, а с внедрением 160-срезовой архитектуры — примерно до 2–4 секунд, что принципиально изменило клиническую практику в ангиологии и травматологии.
Отличия 64-срезовых и 160-срезовых установок
Ключевое различие касается пространственного покрытия по оси Z. 64-срезовая система с шириной детекторной панели около 40 миллиметров вынуждена использовать несколько последовательных оборотов и смещение стола для охвата всей анатомической области сердца, что удлиняет время сканирования и повышает уязвимость к изменениям сердечного ритма. 160-срезовая установка с панелью в 80 миллиметров способна захватить весь объём сердца за один оборот, используя проспективную синхронизацию с одним R-пиком. Следствием является не только двукратное сокращение времени экспозиции, но и снижение требуемой дозы контрастного вещества, а также уменьшение вероятности двигательных артефактов. Кроме того, более широкая панель улучшает качество трёхмерных реконструкций сосудистого русла, так как отсутствует необходимость «сшивки» блоков данных, полученных на разных фазах сердечного цикла.
Влияние количества срезов на временное разрешение и качество изображений
Число срезов влияет не столько на собственно временное разрешение, сколько на возможность быстрее завершить сбор полного набора проекций без компромиссов в пространственной детализации. При прочих равных условиях у 160-срезового томографа временное разрешение определяется теми же механическими параметрами гентри, что и у 64-срезового, однако способность захватить всю целевую зону за один оборот устраняет необходимость собирать данные из нескольких циклов, что заметно повышает чёткость изображений у пациентов с аритмией или нерегулярным дыханием. Пространственное разрешение напрямую зависит от геометрии детекторных каналов: субмиллиметровая ширина элемента позволяет получать изотропные воксели, обеспечивая равноценное качество реформатаций в аксиальной, коронарной и сагиттальной плоскостях без увеличения шума.
Программная обработка данных и контроль лучевой нагрузки
Переход от классической обратной проекции с фильтрацией (FBP) к итеративным методам реконструкции стал рубежом, позволившим одновременно снижать лучевую нагрузку и сохранять информативность изображений. Параллельно с этим современные томографы применяют автоматическую модуляцию тока рентгеновской трубки на основе топограмм и непрерывный мониторинг поглощённой дозы в реальном времени.
Итеративная реконструкция для снижения шума и сохранения детализации
Итеративные алгоритмы, моделируя шумовые характеристики и сравнивая проекции с синтезированными данными, способствуют подавлению зернистости без потери мелких структур. В отличие от FBP, где каждое измерение вносит равный вклад в результирующее изображение, итеративный подход позволяет присваивать веса проекциям на основе статистической достоверности каждого пикселя. На практике это приводит к уменьшению индекса шума на 30–50% при той же дозе облучения, либо к эквивалентной визуализации при снижении эффективной дозы на 40–60% по сравнению с традиционной FBP. Для исследования коронарных сосудов и лёгочной паренхимы такие настройки особенно важны, поскольку тонкие срезы высокочувствительны к квантовому шуму.
Автоматическая модуляция тока трубки и расчёт поглощённой дозы
Системы автоматического контроля экспозиции анализируют анатомические особенности вдоль сканируемой области в режиме реального времени и модулируют анодный ток трубки (миллиампер-секунды) как в аксиальной плоскости, так и по оси Z. В областях с большим ослаблением излучения — плечевой пояс, таз — сила тока возрастает, в то время как на уровне лёгочных полей она снижается. Такой подход даёт равномерный уровень шума на всех изображениях и снижает общую лучевую нагрузку в ряде случаев на 35–45% относительно протоколов с фиксированным током. Мониторинг дозы ведётся через вычисление CTDIvol (объёмного индекса дозы) и произведения дозы на длину (DLP), которые затем используются для оценки эффективной дозы в миллизивертах. Эти величины регистрируются в структурированном отчёте о дозе, обеспечивая прозрачность контроля.
Клиническое применение в кардиологии и ангиологии
Благодаря широкому детекторному покрытию и высокой скорости сбора данных 160-срезовые томографы позволяют выполнять неинвазивную коронарографию и ангиографию любых сосудистых бассейнов с диагностической точностью, сопоставимой с инвазивными методами. Снижение времени сканирования уменьшает потребность в контроле сердечного ритма и делает исследование возможным для более широкой категории пациентов, включая имеющих высокую частоту пульса или неспособных к длительной задержке дыхания.
Проспективная и ретроспективная ЭКГ-синхронизация
Проспективный протокол срабатывает на заранее заданную фазу сердечного цикла (обычно диастолу, 70–75% интервала R-R), открывая окно сканирования лишь на этот период. Сбор данных за один оборот с широкой панелью обеспечивает охват всей анатомии сердца за 2–3 последовательных сокращения, а эффективная доза при этом может опускаться до 1–3 мЗв. Ретроспективная синхронизация, когда сканирование ведётся непрерывно с регистрацией ЭКГ-записи, позволяет реконструировать любые фазы цикла, что необходимо для функциональной оценки миокарда и клапанов. Однако такой подход сопряжён с увеличением дозы в 3–5 раз относительно проспективного метода. Поэтому его применение оправдано лишь тогда, когда требуется количественный анализ подвижности стенок желудочков.
Визуализация сосудистого русла и оценка проходимости стентов
Многосрезовая компьютерная томография позволяет сегментировать сосудистое русло и создавать трёхмерные реконструкции артерий и вен с субмиллиметровым разрешением. Для оценки проходимости коронарных стентов используется высокочастотный фильтр реконструкции («kernel») с усилением контрастности краёв, который снижает артефакты затухания пучка от металлических распорок. Тем не менее стенты диаметром менее 3 миллиметров всё ещё могут давать завышение толщины стенки из-за частичного объёмного эффекта. Нижняя граница анализируемого просвета определяется соотношением размера пикселя и диаметра стента: при пикселе 0,3 миллиметра трёхмиллиметровый стент содержит порядка 10 пикселей, и остаточный просвет может быть интерпретирован с приемлемой погрешностью.
Артефакты при многосрезовой компьютерной томографии
Несмотря на техническое совершенство 160-срезовых систем, определённые типы искажений остаются физически обусловленными и требуют распознавания и программной компенсации.
Источники металлических и двигательных искажений
Металлические артефакты возникают из-за выраженного ослабления и рассеяния пучка на конструкционных материалах: тантале, кобальт-хромовых сплавах, титане. В проекциях образуются зоны пониженного сигнала, которые после обратной проекции преобразуются в лучевые тени с чередующимися тёмными и светлыми полосами, маскирующие прилежащие анатомические структуры. Двигательные артефакты типичны для областей с произвольной моторикой — диафрагма, сердце, стенки кишечника. Они дают размытие контуров, двоение границ и ошибочную оценку диаметра сосуда. Период вращения гентри 0,35 секунды позволяет частично заморозить движение, но при пульсе выше 85 ударов в минуту и без ЭКГ-контроля качество изображения может оставаться ограниченным.
Алгоритмы коррекции артефактов и повышения достоверности исследования
Для подавления металлических искажений применяются итеративные алгоритмы с сегментацией и заменой искажённых проекционных данных синтезированными из соседних неповреждённых лучей (метод MAR — metal artifact reduction). Двигательные артефакты компенсируются сегментированной реконструкцией с мультифазным взвешиванием проекций и применением алгоритмов слежения за движением на основе корреляции проекционных образов. Дополнительно используются фильтры адаптивного сглаживания, сохраняющие границы. Контроль достоверности обеспечивается сравнением автоматически измеренной толщины стенки сосуда с референсными значениями для конкретной анатомической зоны и возраста, а также проверкой непрерывности сосудистого контура и отсутствия скачков интенсивности вдоль него.
