Определение теплового оборудования и его функциональные задачи
Тепловое оборудование включает устройства и комплексы, предназначенные для выработки, передачи и распределения тепла для отопления, технологических процессов, сушки и термообработки. Функциональные задачи — генерация требуемого температурного режима, поддержание теплового баланса, обеспечение безопасности и минимизация теплопотерь в процессе передачи энергии.
Критерии классификации по назначению, источнику энергии и мобильности
Классификация основывается на назначении (отопление, технологическая термообработка, сушка, стерилизация), источнике энергии (газ, жидкое топливо, твердое топливо, электричество, тепло/холод от хладагента в компрессорных циклах) и мобильности (стационарные агрегаты, переносные калориферы, блочно‑модульные установки). Дополнительно учитываются диапазон рабочих температур и требуемое рабочее давление. Например, традиционно применяются дровяные и кирпичные печи.
Основные группы: котлы, тепловые насосы, теплообменники, печи, электронагреватели, калориферы
К основным группам относятся водогрейные и паровые котлы, тепловые насосы различных схем, теплообменники пластинчатого и кожухотрубного типа, промышленные печи для термообработки и калориферы для воздушного отопления. Выбор группы определяется требуемой тепловой нагрузкой, температурой процесса и характеристиками теплоносителя.

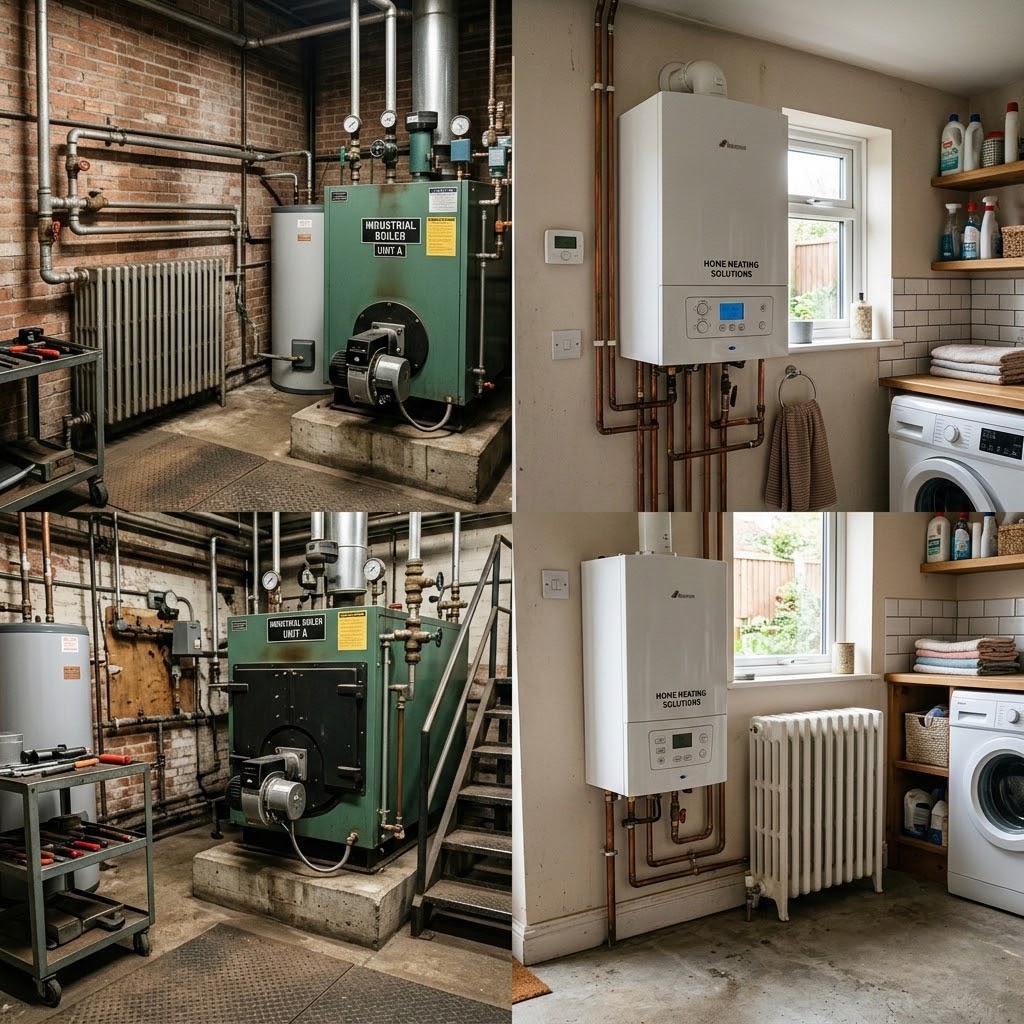

Конструктивные типы котлов и принципы их работы
Водогрейные котлы — подача тепла в отопительный контур через циркулирующий водяной теплоноситель
Водогрейные котлы нагревают воду до рабочей температуры, обычно в диапазоне 60–90 °C для систем отопления. Рабочее давление в бытовых и коммерческих контурах часто составляет 0,1–0,3 МПа (1–3 бар). Тепло передаётся через контур трубопроводов и радиаторов либо по низкопотенциальным тёплым полам, при этом применяются насосы циркуляции и устройства гидравлической балансировки.
Паровые котлы — выработка насыщенного и перегретого пара, давление, области применения
Паровые котлы предназначены для производства насыщенного или перегретого пара для технологических процессов и стерилизации. Диапазон рабочих давлений варьируется от низкого (0,1 МПа) до средне‑высокого (до 1,6 МПа и выше в промышленности). Перегретый пар используется там, где требуется температура выше точки кипения при заданном давлении, например в стерилизационных циклах или турбогенераторах.
Тепловые насосы: схемы, эффективность и эксплуатационные ограничения
Схемы воздух–вода, вода–вода, грунт–вода; зависимость COP/SCOP от температуры источника
Тепловые насосы переносят теплоту из более холодного источника в тёплый теплоноситель посредством компрессорного цикла и хладагента. Распространённые схемы: воздух–вода, вода–вода и грунт–вода. Коэффициент производительности COP типично составляет 2,5–4 для воздушных источников при умеренных наружных температурах и 3–5 для грунтовых/водных систем; сезонный коэффициент SCOP зависит от профильной температуры источника и колеблется шире в зависимости от климата.
Требования к буферным емкостям, низкопотенциальным контурам и размещению источника
Для предотвращения частых включений компрессора и обеспечения гидравлической развязки рекомендуется применение буферных ёмкостей; проектные рекомендации часто указывают порядка 10–20 л на 1 кВт установленной тепловой мощности. Для грунтовых контуров вертикальные скважины обычно имеют глубину 50–150 м, воздушные блоки ограничены рабочим диапазоном температур и требуют защиты от обледенения.
Типы теплообменников и критерии их выбора для технологических схем
Пластинчатые, кожухотрубные, спиральные — пластинчатые обеспечивают интенсивную теплопередачу при малом объёме
Пластинчатые теплообменники обеспечивают высокую площадь теплообмена на единицу объёма благодаря разветвлённым каналам и турбулентности потока. Кожухотрубные применяются при высоком рабочем давлении и загрязнённых средах, спиральные — для вязких и склонных к засорению потоков. Выбор определяется рабочими параметрами: температура, давление и чистота сред.
Выбор материалов, площадь теплообмена, рабочее давление и режимы очистки от загрязнений
Материалы выбираются по коррозионным и температурным требованиям: углеродистая сталь, нержавеющая сталь, медь, титановые сплавы. Для пластинчатых аппаратов граничное рабочее давление может составлять до 2,5 МПа в зависимых конструкциях; для кожухотрубных — до 10 МПа и более. Площадь теплообмена рассчитывается по тепловой нагрузке и допустимым перепадам температур; для работы в загрязнённых режимах предусматриваются промывка, химочистка и механическая дефокация.
Промышленные печи и калориферы: режимы работы и контроль атмосферы
Температурный диапазон, равномерность нагрева и требования к атмосфере в печи
Промышленные печи охватывают температурные диапазоны от нескольких сотен до более 1200 °C в зависимости от процесса (сушка, отжиг, плавка). Равномерность нагрева оценивается по температурным градиентам внутри рабочей зоны; для процессов с чувствительной поверхностью задаются отклонения порядка ±5–20 °C. Атмосфера контролируется как окислительная, восстановительная или нейтральная в зависимости от требуемого химического взаимодействия с заготовкой.
Системы подачи топлива, автоматизация управления температурой и безопасность горения
Системы подачи топлива включают дозирующие механизмы для твердого, жидкого и газообразного топлива, а также электрические нагреватели. Автоматизация обеспечивает поддержание программ температурных профилей и защиту от перегрева. Для предупреждения аварийного горения и утечек применяются детекторы пламени и датчики концентрации продуктов сгорания.
Расчёт необходимой мощности и учёт теплопотерь
Методика расчёта теплопотерь ограждений, учёт внутренней генерации и климатических параметров
Метод расчёта включает суммирование теплопотерь ограждающих конструкций по формуле Q = U·A·ΔT, где U — коэффициент теплоизоляции (Вт/м²·K), A — площадь, ΔT — разница между внутренней и проектной наружной температурой. Учитывается внутренняя генерация тепла от технологического оборудования и людей, а также теплопоступления через солнечную радиацию и вентиляционные потери с учётом климатических характеристик.
Коэффициенты запаса, пиковые нагрузки, подбор резервных и буферных мощностей
При проектировании вводятся коэффициенты запаса (обычно 10–20 %) для учёта неопределённостей и пиковых нагрузок. Резервные мощности подбираются с учётом времени восстановления при отказе основного источника; буферные ёмкости и резервные котлы обеспечивают непрерывность теплопотребления при кратковременных перегрузках.
Монтаж, подключение и пуско‑наладочные требования
Дымоходы и вентиляция — обеспечение тяги, теплоизоляции и газовой герметичности с испытаниями
Монтаж дымоходов требует расчёта тяги, термоизоляции и обеспечения газовой герметичности. Перед вводом в эксплуатацию выполняются испытания на герметичность и проверка тяги; гидравлические испытания и контроль концентрации продуктов сгорания обязательны при приёмке. Часто гидростатическое испытание на 1,5 рабочего давления применяется для котлов и трубопроводов.
Фундаменты, гидравлические схемы, балансировка, электроподключение и испытания на герметичность
Крупное оборудование устанавливается на расчётные фундаменты с анкерными креплениями. Гидравлические схемы предусматривают балансировку по расходам и месту установки контролирующей арматуры. Электрическая часть должна соответствовать нормативам по заземлению и защитным устройствам; после монтажа проводятся испытания на герметичность и испытательные пуски под нагрузкой.
Эксплуатация, плановое обслуживание и диагностика отказов
Программа планового обслуживания: очистка горелок, промывка теплообменников, проверка и калибровка датчиков
Программа ТО включает регулярную очистку горелок, промывку теплообменников от отложений, проверку и калибровку датчиков температуры и давления, проверку автоматики безопасности. Периодичность определяется эксплуатационными регламентами и режимом работы, например сезонная ревизия перед отопительным сезоном и ежегодная инспекция герметичности.
Типичные неисправности котлов, насосов и теплообменников и методы диагностики по симптомам
Типичные неисправности: снижение давления или пропуски в котле — возможная утечка; уменьшение производительности насоса — проблемы с подшипниками или воздушные пробки; засор теплообменника — падение теплопередачи и рост перепада давлений. Диагностика проводится по симптомам: изменение температурных графиков, шумы, показатели потребления топлива и результатов анализа дымовых газов.
Энергоэффективность, выбросы и меры по снижению потерь
КПД оборудования, сезонная эффективность систем и рекуперационные системы для возврата тепла
Коэффициент полезного действия котлов зависит от топлива и конструкции; для современных водогрейных модулей КПД часто составляет более 85 % при правильной настройке, а рекуперационные системы позволяют возвращать часть уходящего тепла в сеть. Сезонная эффективность систем (SCOP для тепловых насосов) учитывает изменения нагрузки и температур, что необходимо при сравнении технологий.
Влияние типов топлива на образование CO2, SOx, NOx и технические способы снижения выбросов
Тип топлива определяет состав продуктов сгорания: газ даёт меньшие выбросы SOx и сажи по сравнению с жидкими и твердотопливными системами, но все углеводородные топлива формируют CO2 пропорционально выработанной энергии. Технические методы снижения выбросов включают низкоэмиссионные горелки, ступенчатое сжигание, рециркуляцию дымовых газов и системы каталитической нейтрализации NOx.
Безопасность, эксплуатационные риски и нормативные требования
Риски: утечка топлива и теплоносителя, угарный газ, превышение давления, коррозия и гидроудары
Эксплуатационные риски включают утечки топлива и теплоносителя, образование угарного газа при неполном сгорании, превышение рабочего давления и гидроудары в гидросистемах. Коррозия приводит к снижению прочности и утечкам, поэтому применяются методы контроля состояния металла и защитные покрытия.
Нормативы проектирования, испытаний, сертификация и требования к приёмке объектов
Проектирование и монтаж подлежат нормативным требованиям по расчётам тепловых нагрузок, испытаниям герметичности и безопасности. Сертификация и приёмочные испытания включают проверку соответствия рабочих параметров проекту, протоколы гидроиспытаний и измерения выбросов для подтверждения соответствия установленным пределам.
Примеры применения по отраслям и типовым технологическим задачам
Отопительные контуры, сушка, термообработка и соответствие типам оборудования
В системах отопления обычно применяются водогрейные котлы и тепловые насосы, в сушильных установках — калориферы и печи с управляемым воздухопотоком, для термообработки металлов и керамики используются печи с контролируемой атмосферой. Выбор зависит от требуемых температур, равномерности и химической среды.
Интеграция теплообменников и рекуперации в технологические схемы для повышения энергоэффективности
Интеграция теплообменников и систем рекуперации снижает расход первичных энергоносителей за счёт возврата отработанного тепла в процессы и сети. В технологических схемах это реализуется через предварительный подогрев подающих потоков, рекуперацию дымовых газов и каскадное использование тепла на разных температурных уровнях.
